Progetto di CNC - IsoMarc Wood 3060100

Questo progetto è al momento disponibile in un unica variante

3060100-A: Con guide SBR20

Il resto delle componenti resta invariato

Viti: a ricircolo di sfere
Struttura: Carply da 15 mm
Motori: Nema 23 3Nm
Scheda di controllo: Arduino
Driver: si possono installare a scelta Tb6560-Tb6600-Dm542-Dm556-2Dm556 etc.
Alimentazione: Si consiglia di alimentare a 36/48 volt per ottenere il massimo delle prestazioni da parte dei motori

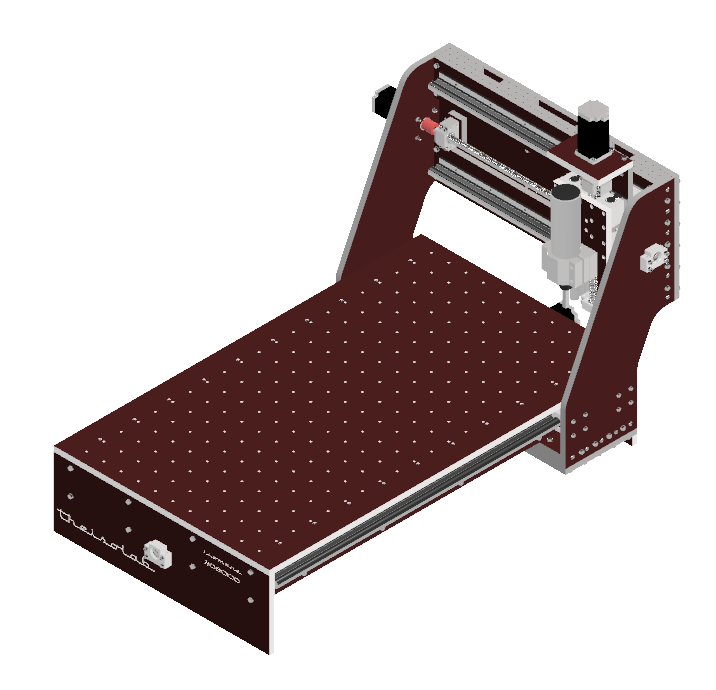

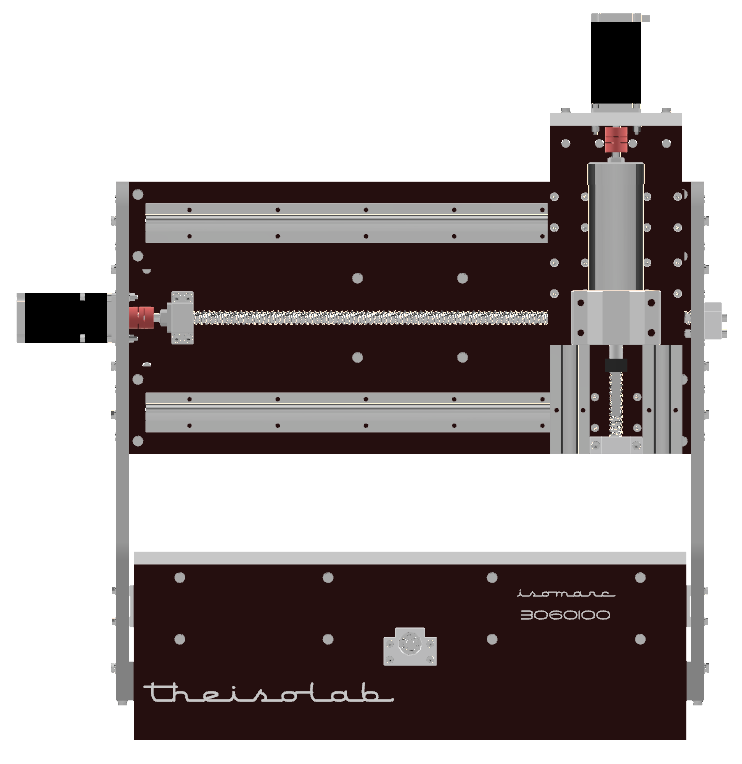

La struttura della macchina è identica a quella delle sorelle maggiori. Ponte mobile con struttura è in carply (multistrato di betulla resinato dalle alte caratteristiche meccaniche e idrofugo). Questa macchina non prevede, al momento, l'opzione del carply da 18 in quanto tenuto conto delle ridotte dimensioni è già cosi più che solida. Anche questa come le sorelle maggiori ha i raddoppi di rinforzo del ponte e utilizza i barilotti per il fissaggio delle parti.

Progetto di cnc in legno - isomarc 3060100

Manuali di montaggio, installazione e configurazione

Come detto la struttura di insieme delle cnc in legno segue la stessa logica. Per cui, per il montaggio e la configurazione è possibile seguire le istruzioni della sorella maggiore, la 3070110. Di seguito i link ai manuali presenti sul canale

Manuale 01 - Assemblaggio

Manuale 02 - Il kit e l'elettronica di controllo - Arduino e driver

Manuale 03 - Caricare il Grbl su Arduino

PROCEDURA CARICAMENTO GRBL SU ARDUINO CON IDE E CON XLOADER

Questa volta andiamo a vedere come procedere per caricare il grbl su Arduino UNO. Per farlo avremo bisogno di scaricare il grbl master, per caricarlo con la IDE di Arduino, e del file .hex per farlo con Xloader. Vediamo quindi dove scaricare i vari file e come procedere per effettuare il caricamento su arduino

Scaricare GRBL https://github.com/grbl/grbl/archive/...

Decomprimere il file grbl-master.zip Scaricare e installare la IDE di Arduino

Avviare l’IDE di Arduino

Aggiungere la libreria Compilare e installare lo sketch GRBL UPLOAD

Collegare Arduino al computer e assicurati che l’IDE sia configurato correttamente Caricare

PROCEDURA CARICAMENTO GRBL SU ARDUINO CON XLOADER

qui le cose sono più semplici, basta effettuare l'upload del file hex

Link Arduino IDE - https://www.arduino.cc/en/software

GRBL Master - https://github.com/grbl/grbl/archive/... https://github.com/gnea/grbl/releases...
