Progetto di CNC - IsoMarc Wood 30120150
Questo progetto è al momento il più grande delle cnc realizzate in legno. Ha le guide in x da 120 cm e quelle in Y da 150 cm. Al momento è stato realizzato in 2 varianti
30120150-A: Con guide SBR20
30120150-B: con guide SBR20 ma predisposto per il raddoppio delle guide di Y ed il raddoppio dei motori su Y
Il resto delle componenti resta invariato
- Viti: a ricircolo di sfere
- Struttura: Carply da 15 mm
- Motori: Nema 23 3Nm
- Scheda di controllo: Arduino
- Driver: si possono installare a scelta Tb6560-Tb6600-Dm542-Dm556-2Dm556 etc.
- Alimentazione: Si consiglia di alimentare a 36/48 volt per ottenere il massimo delle prestazioni da parte dei motori
La struttura della macchina è identica a quella delle sorelle minori. Ponte mobile con struttura in carply (multistrato di betulla resinato dalle alte caratteristiche meccaniche e idrofugo). Questa macchina non prevede l'opzione del carply da 18 in quanto tenuto conto delle ridotte dimensioni è già cosi più che solida. Anche questa come le sorelle maggiori ha i raddoppi di rinforzo del ponte e utilizza i barilotti per il fissaggio delle parti.
Per questo progetto, viste le dimensioni sono state adottate ulteriori accortezze di rinforzo. In particolare la struttura delle spalle è stata raddoppiata giungendo ad avere uno spessore di ben 30 mm.

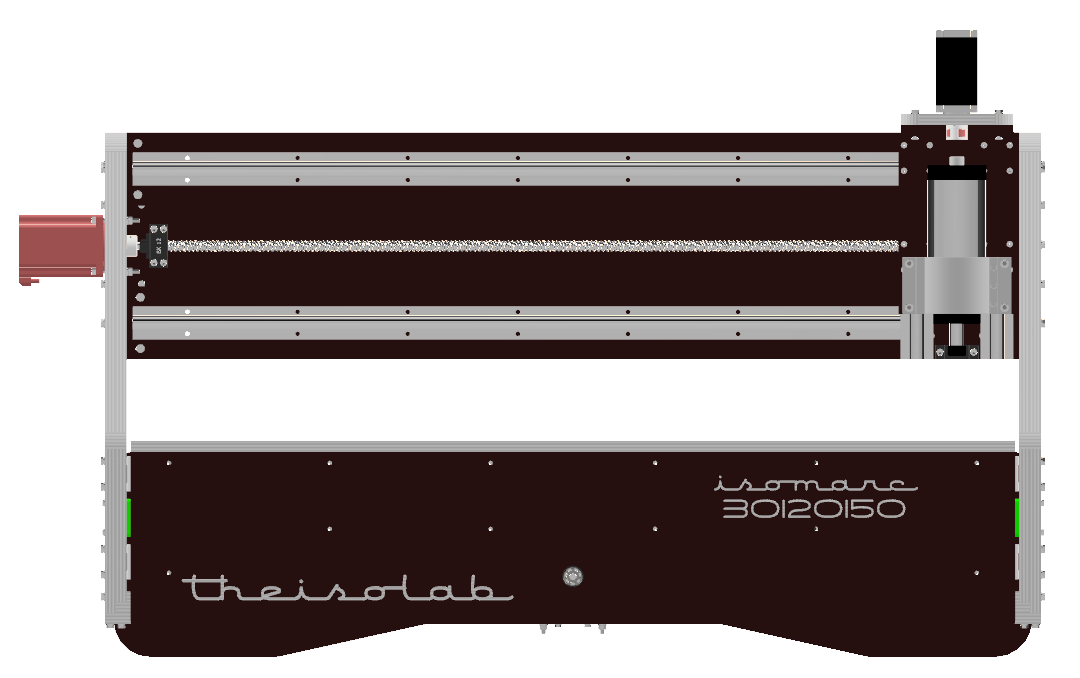

Progetto di cnc in legno - isomarc 30120150 - Vista Frontale

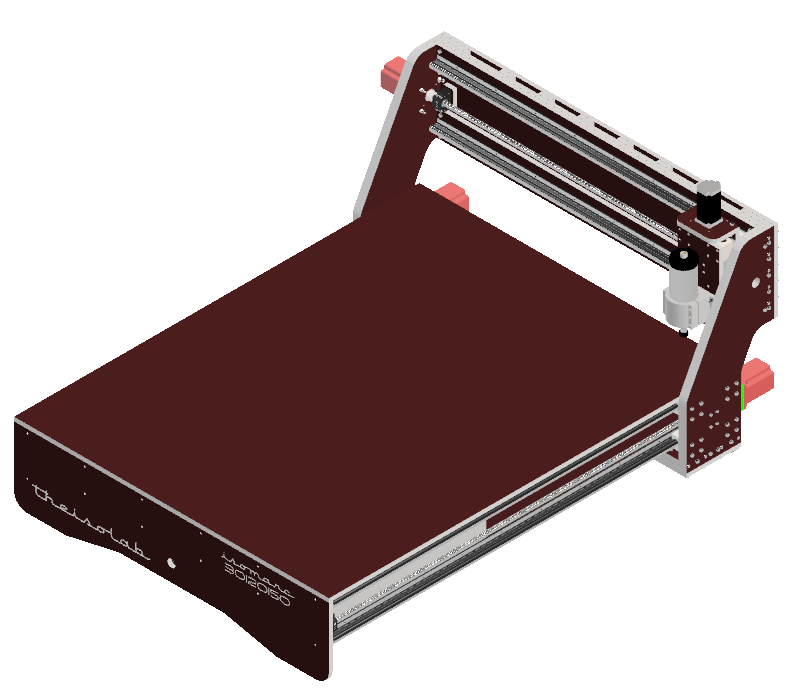

Progetto di cnc in legno - isomarc 30120150 - Vista assonometrica
Il kit delle guide SBR20

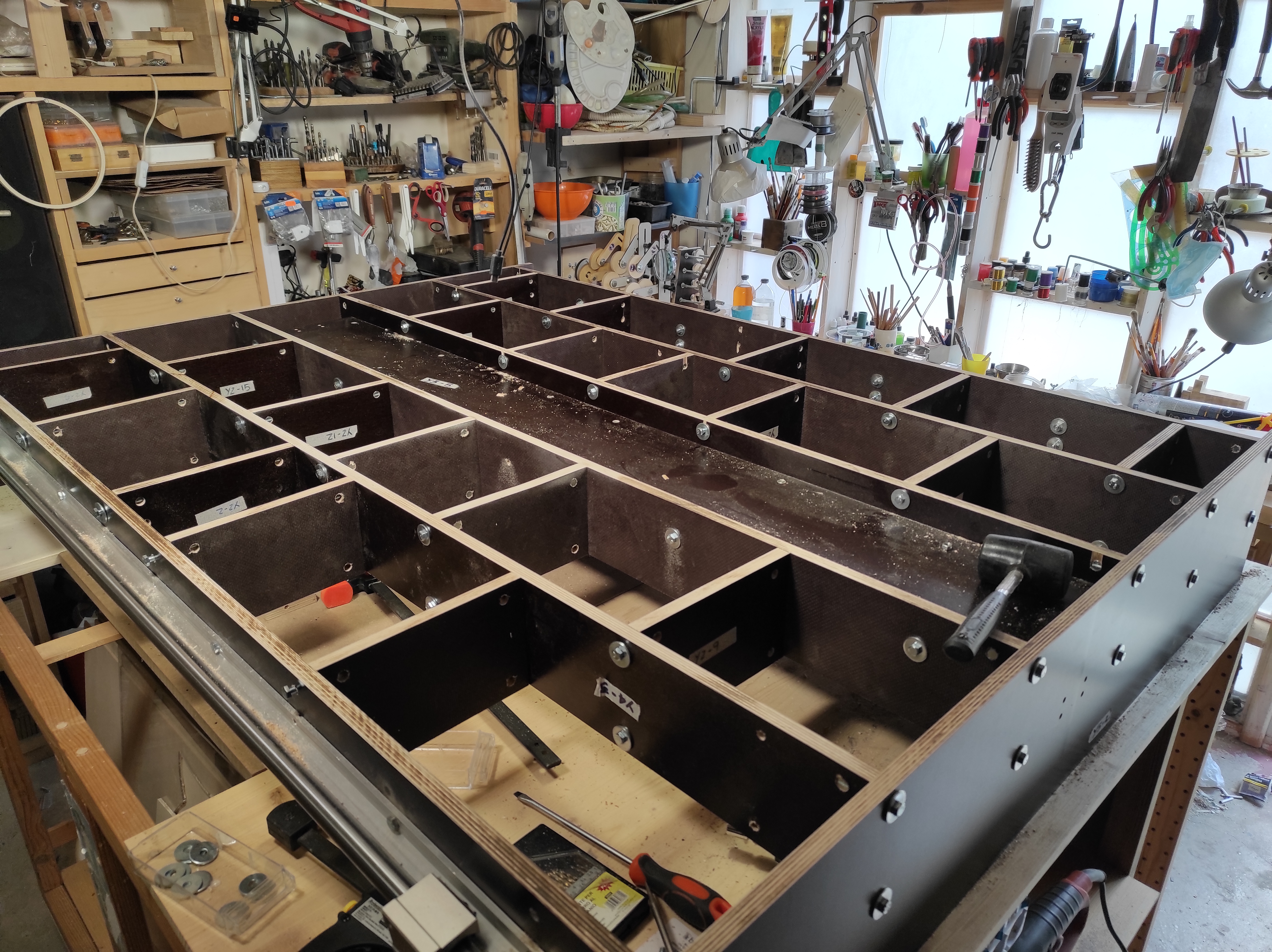

Prime fasi di montaggio del piano Y

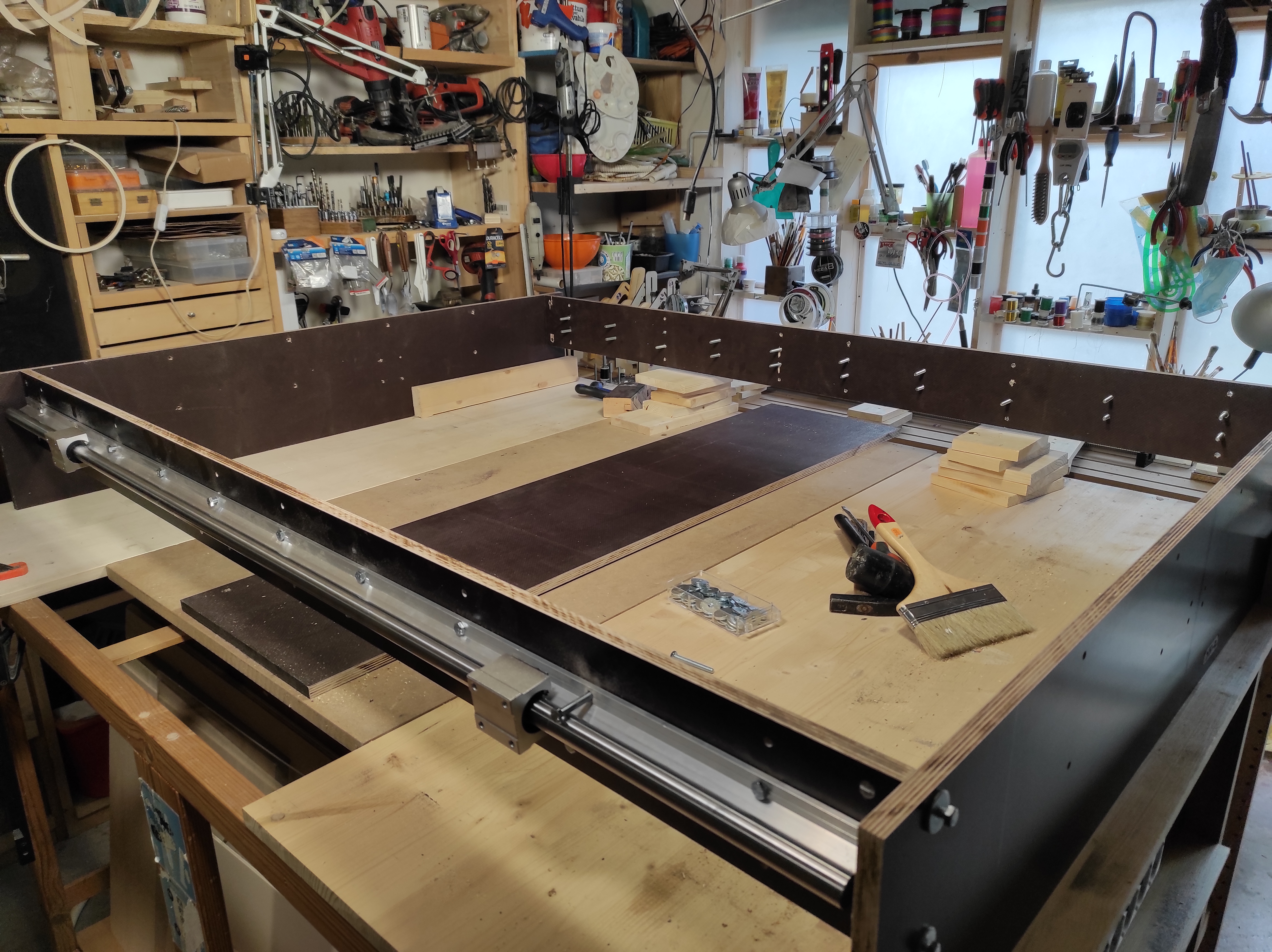

Il piano Y quasi completato
Il taglio della spalla a CNC

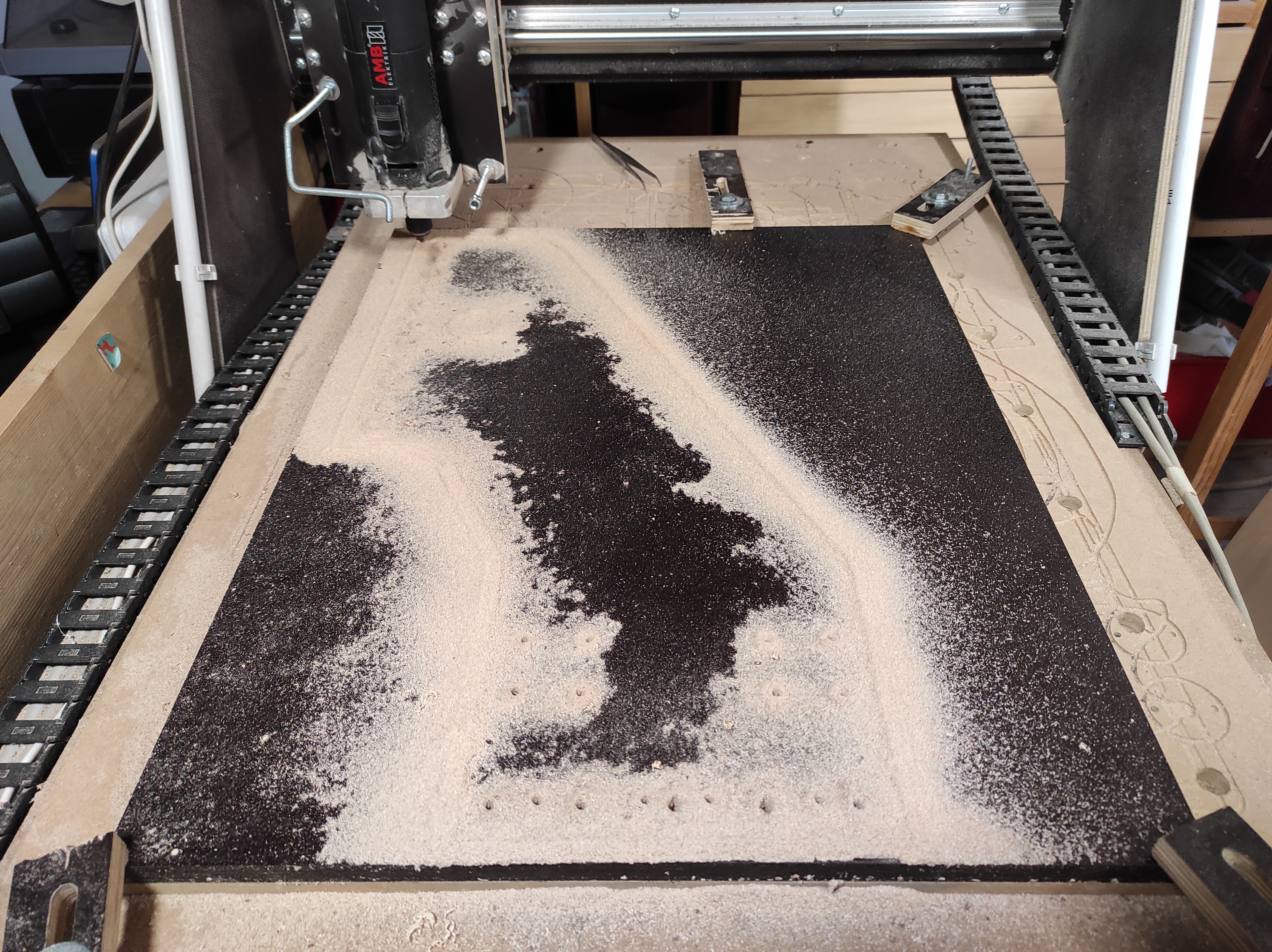

Il taglio della spalla a CNC

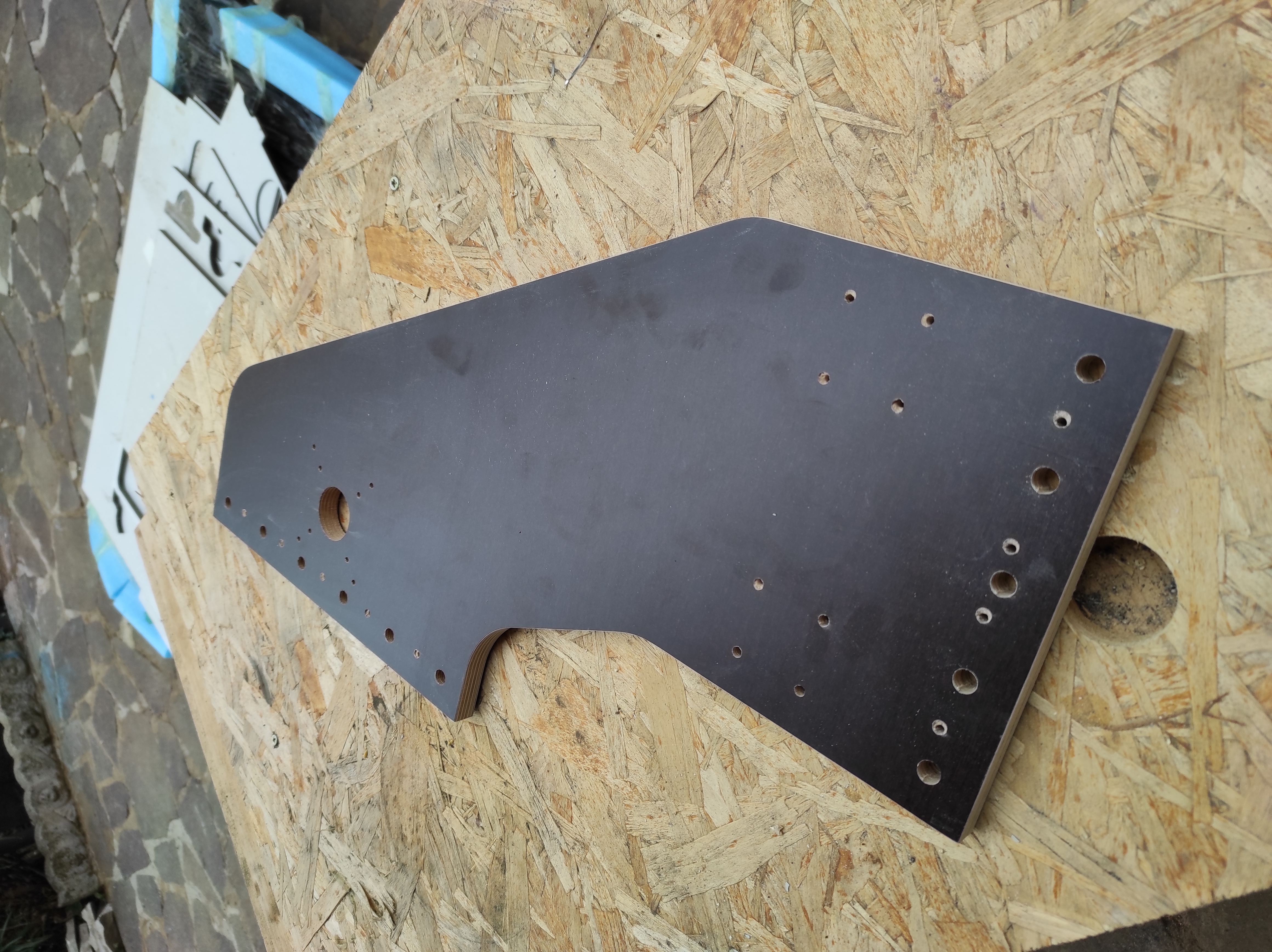

La spalla tagliata a cnc
Particolare del raddoppio della spalla

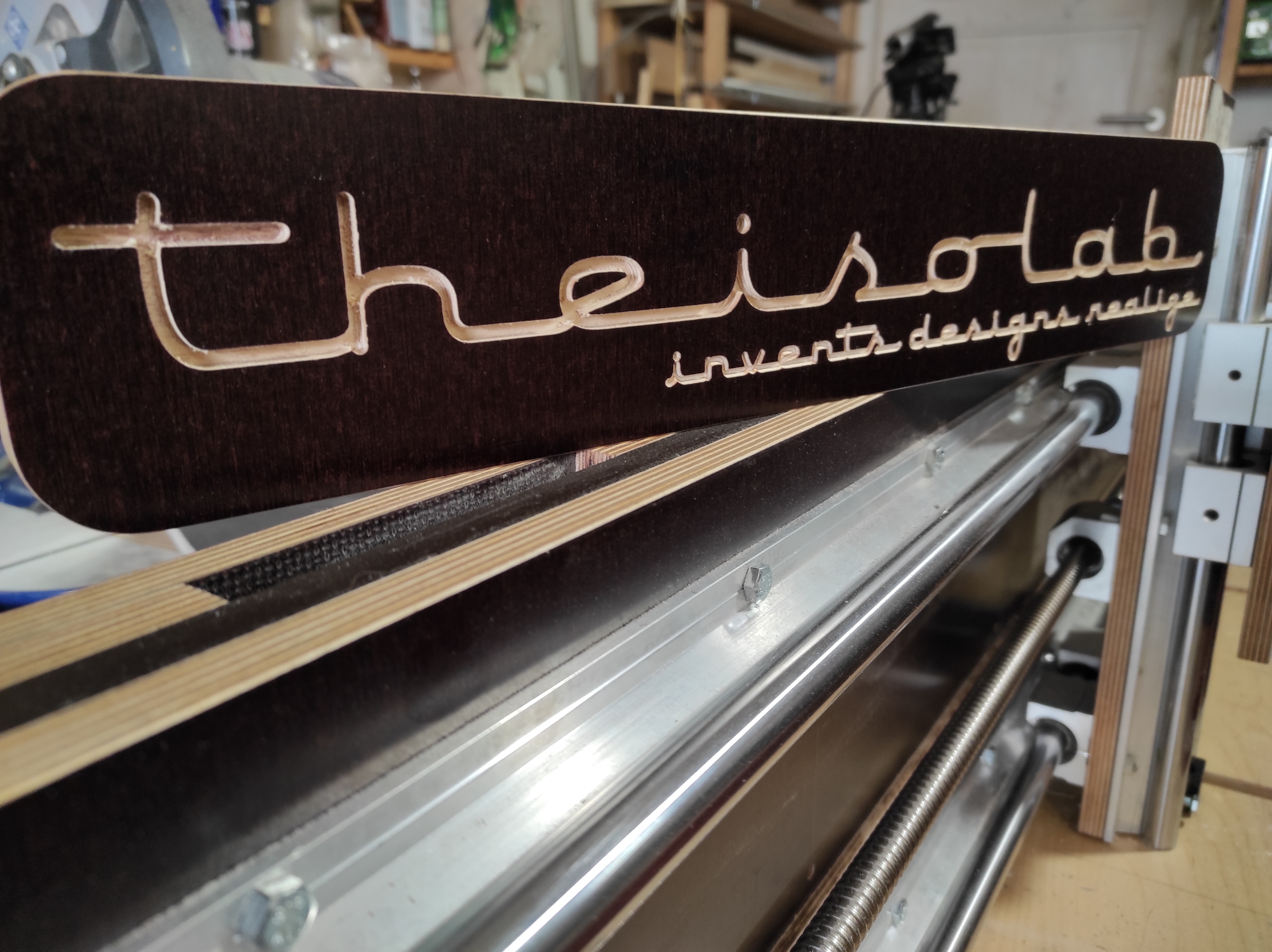

Dettaglio del ponte
Il primo lavoro eseguito con la nuova macchina
Manuali di montaggio, installazione e configurazione
Come detto la struttura di insieme delle cnc in legno segue la stessa logica. Per cui, per il montaggio e la configurazione è possibile seguire le istruzioni della sorella maggiore, la 3070110. Di seguito i link ai manuali presenti sul canale
Manuale 01 - Assemblaggio
Manuale 02 - Il kit e l'elettronica di controllo - Arduino e driver
Manuale 03 - Caricare il Grbl su Arduino
PROCEDURA CARICAMENTO GRBL SU ARDUINO CON IDE E CON XLOADER
Questa volta andiamo a vedere come procedere per caricare il grbl su Arduino UNO. Per farlo avremo bisogno di scaricare il grbl master, per caricarlo con la IDE di Arduino, e del file .hex per farlo con Xloader. Vediamo quindi dove scaricare i vari file e come procedere per effettuare il caricamento su arduino
Scaricare GRBL https://github.com/grbl/grbl/archive/...
Decomprimere il file grbl-master.zip Scaricare e installare la IDE di Arduino
Avviare l’IDE di Arduino
Aggiungere la libreria Compilare e installare lo sketch GRBL UPLOAD
Collegare Arduino al computer e assicurati che l’IDE sia configurato correttamente Caricare
PROCEDURA CARICAMENTO GRBL SU ARDUINO CON XLOADER
qui le cose sono più semplici, basta effettuare l'upload del file hex
Link Arduino IDE - https://www.arduino.cc/en/software
GRBL Master - https://github.com/grbl/grbl/archive/... https://github.com/gnea/grbl/releases...
Manuale 04 - Configurare i parametri Grbl con UGS
Manuale 05 - Verifiche preliminari alla costruzione della struttura
MANUALE 6 - Assemblaggio vite a ricircolo di sfere Bk e BF
MANUALE 7 - CONNESSIONE ARDUINO E DRIVER DM542
La cnc 120150 realizza un suo clone
Realizzato il primo prototipo della cnc 120150 abbiamo pensato di come fare a poterne realizzare una sua copia utilizzando la macchina costruita. Questo infatti generalmente è un problema. In pratica non è possibile realizzare una macchina che ha le stesse misure di quella che si utilizza per realizzarla in quanto la macchina avrebbe delle parti che eccedono l'area di lavoro utile della stessa. Dopo alcune riflessioni però abbiamo trovato la soluzione. Abbiamo modificato il progetto e l'abbiamo realizzata.
Come al solito la prima operazione consiste nell'acquisto dei pannelli di carply

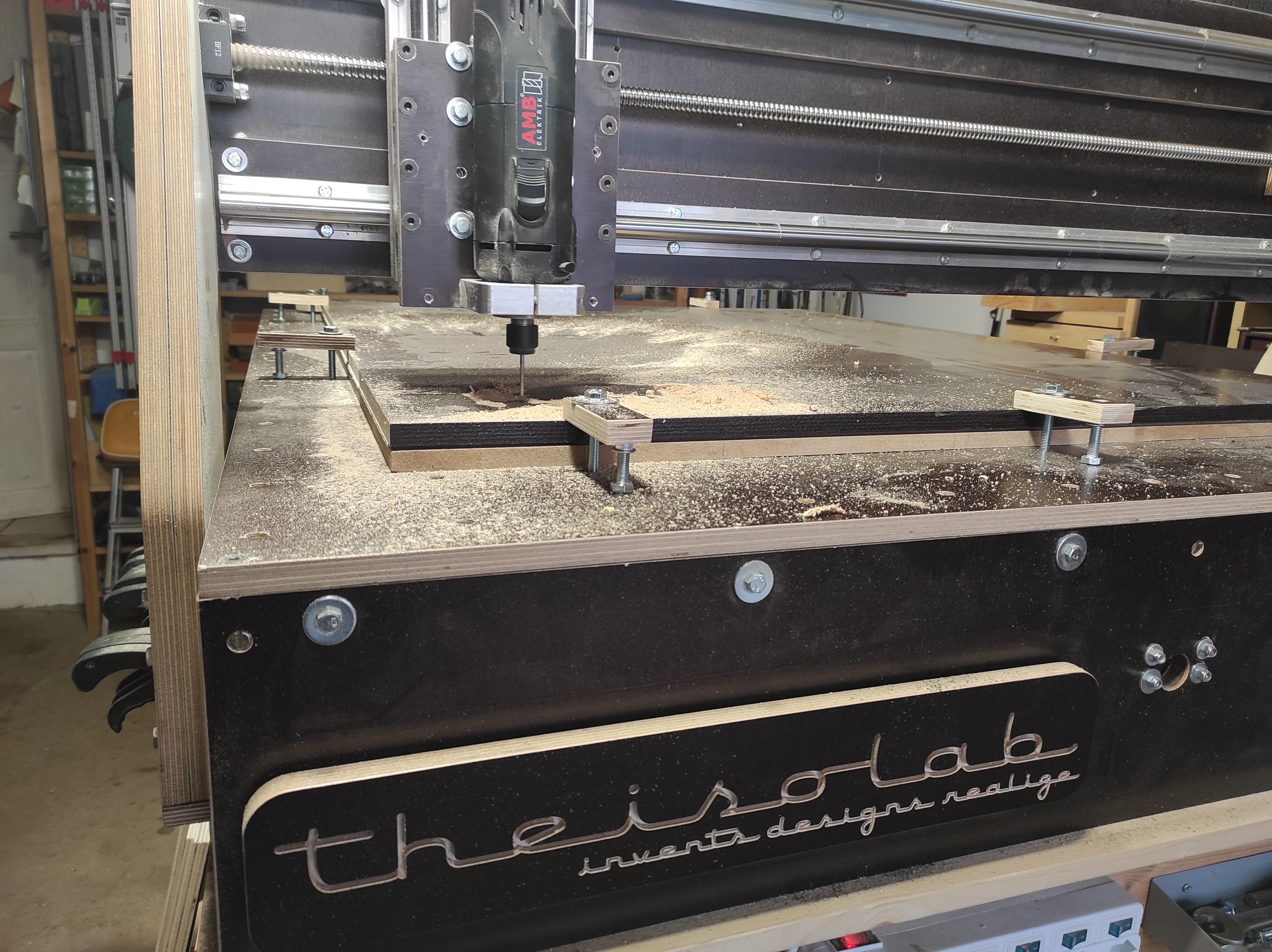

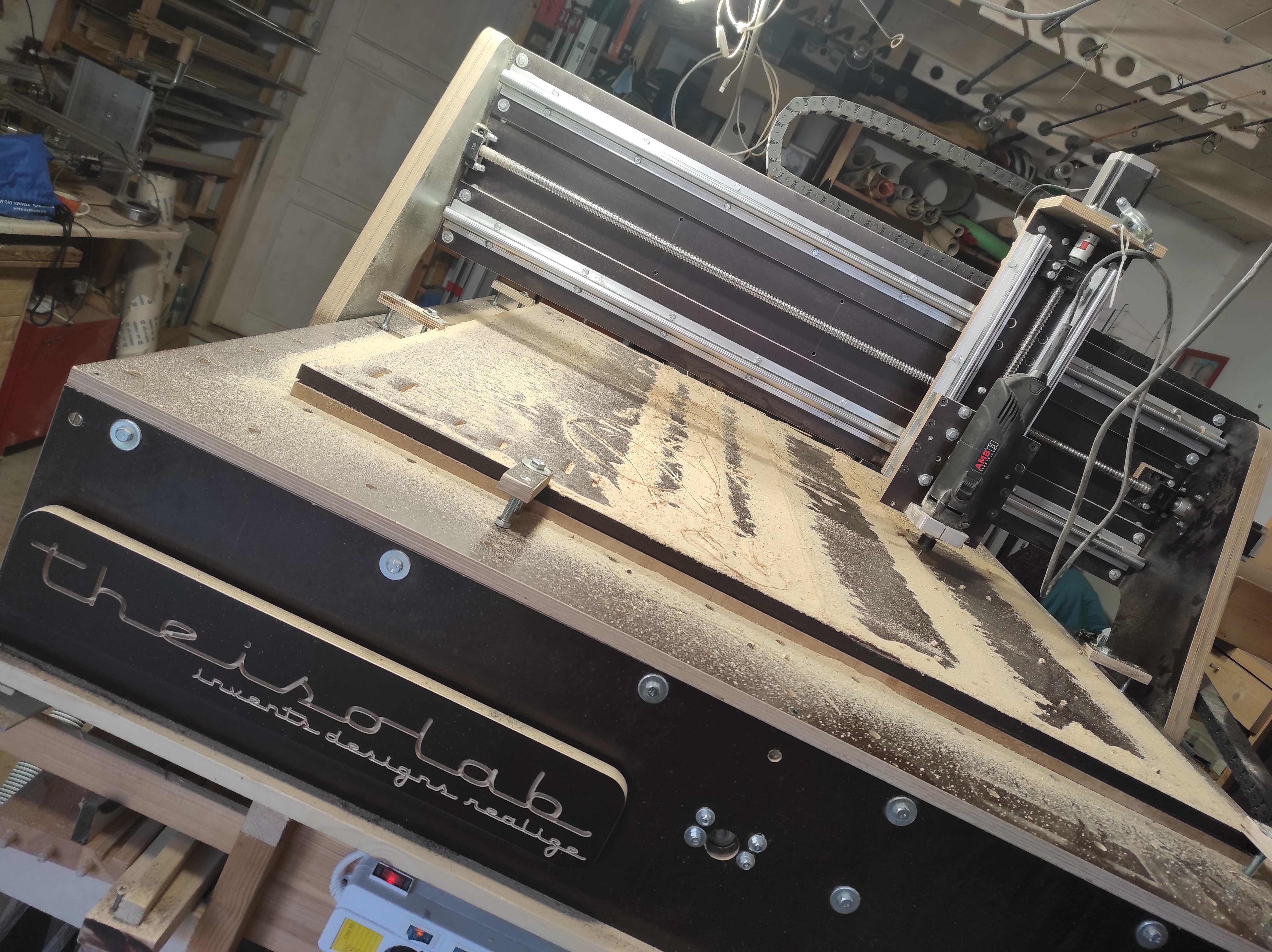

Prime fasi di costruzione della macchina. La fresatura dei pannelli in carply nella cnc 120150 costruita a mano

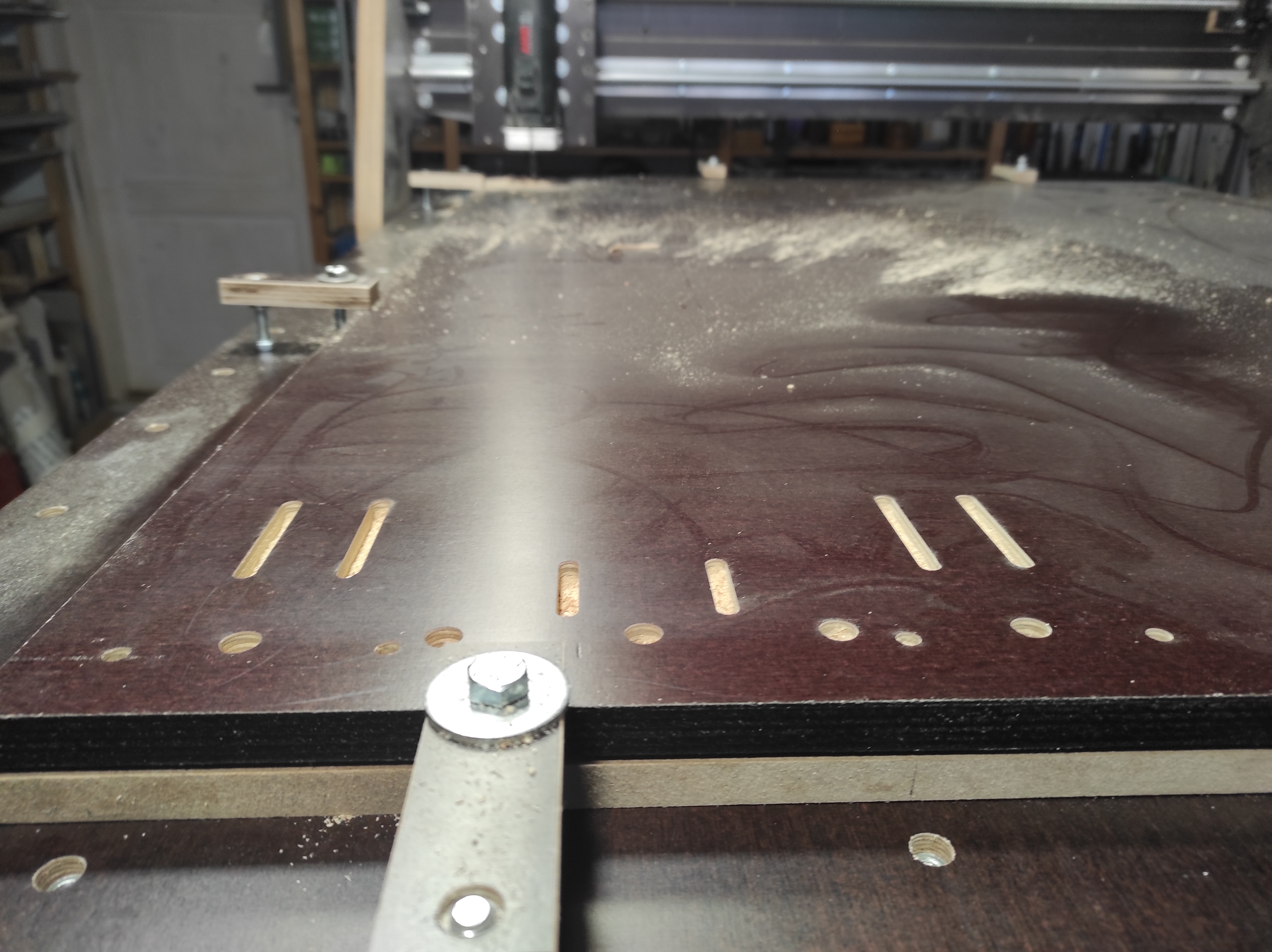

Dettaglio dei primi fori realizzati

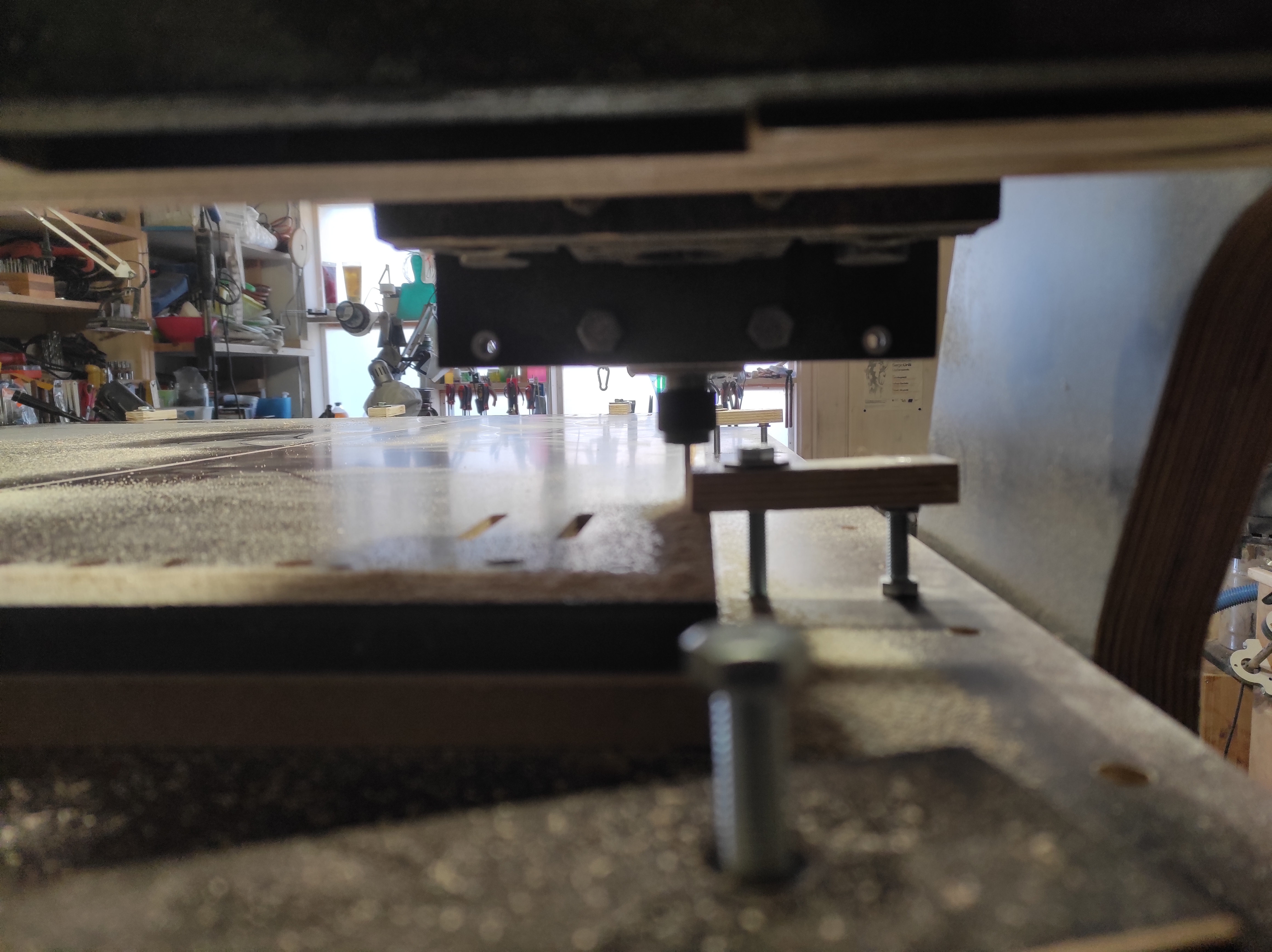

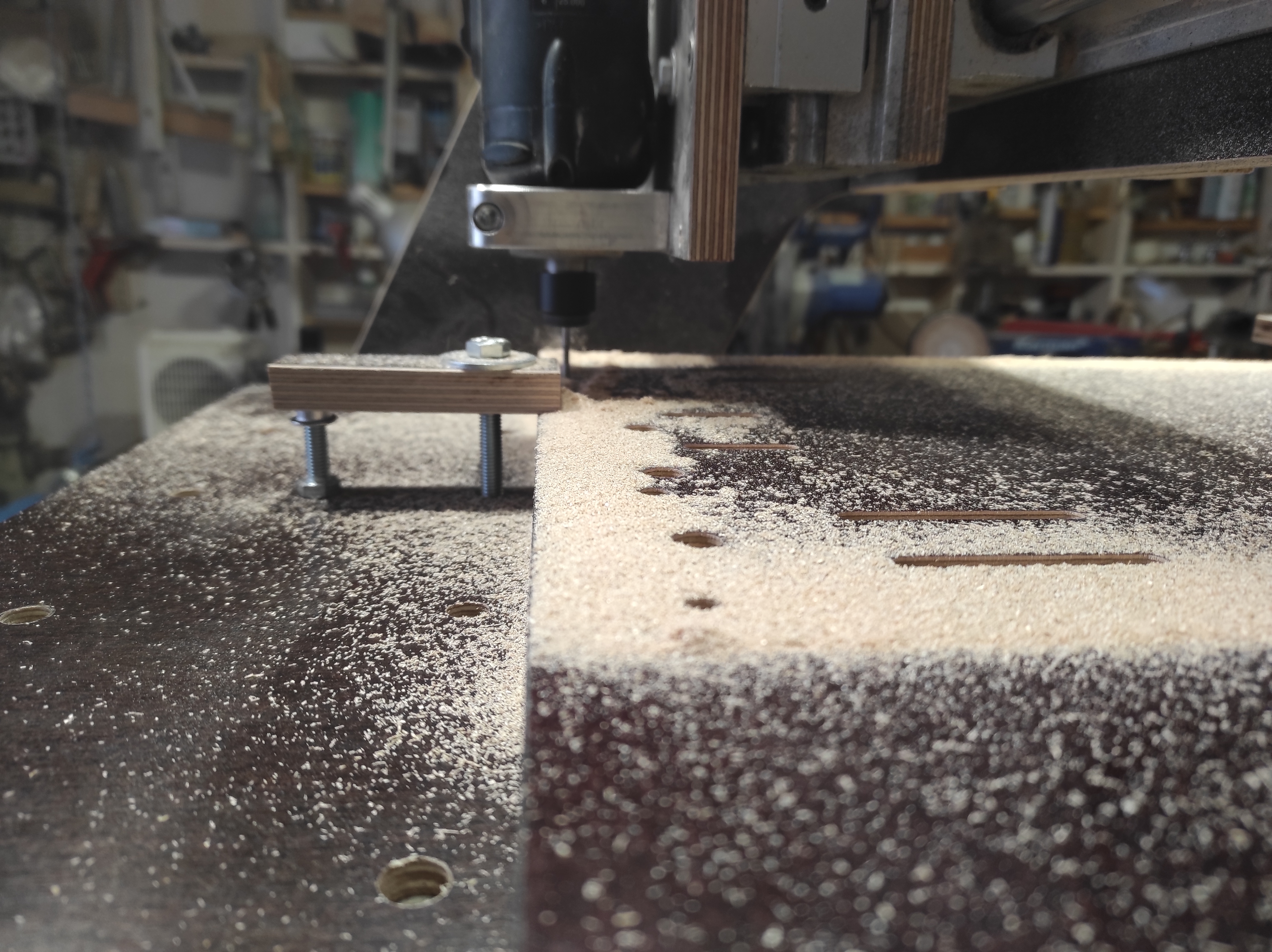

Per non sprecare nulla, guardate la fresa quanto passa vicino al blocca pezzo
Qui si vede ancora meglio

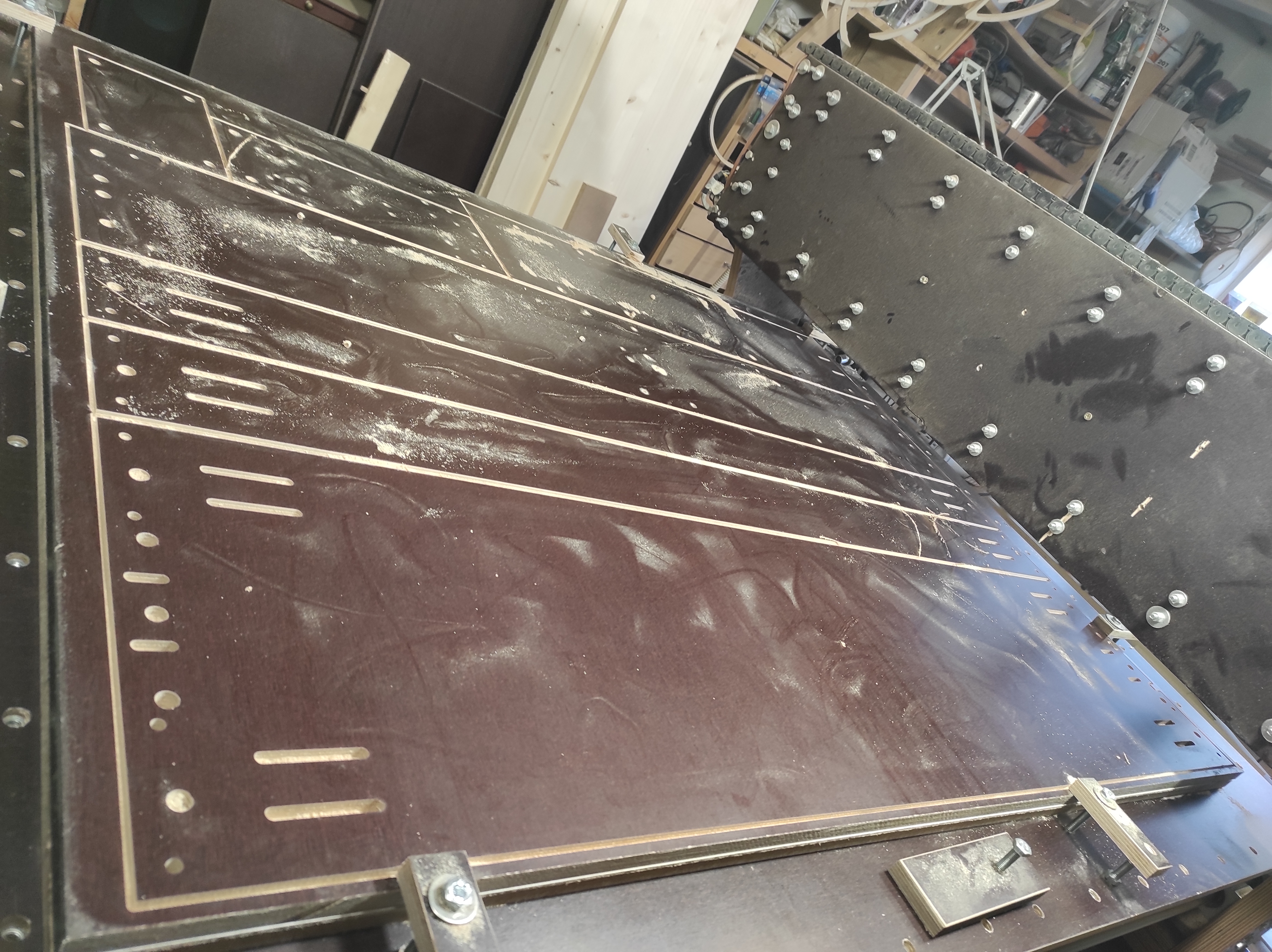

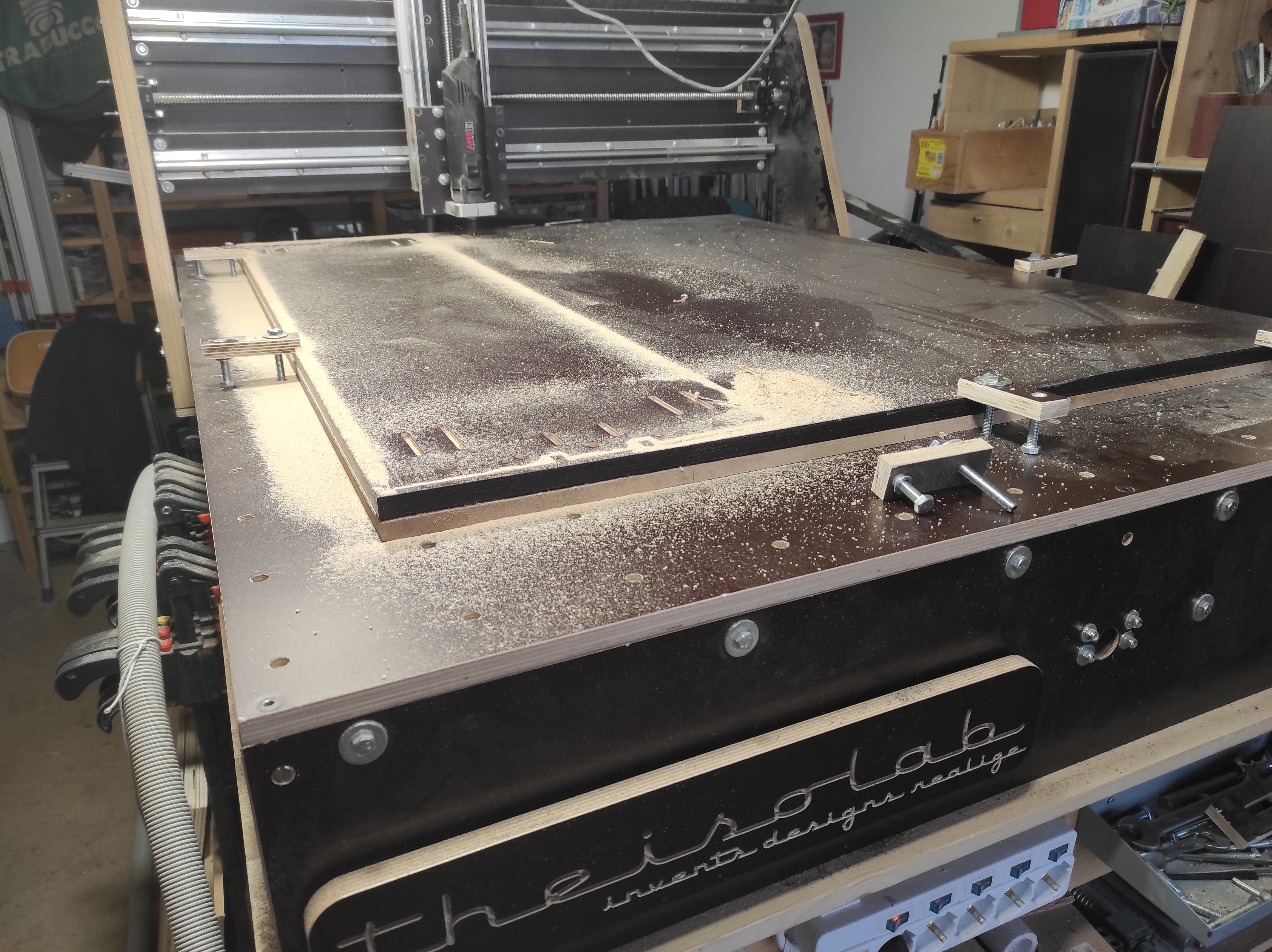

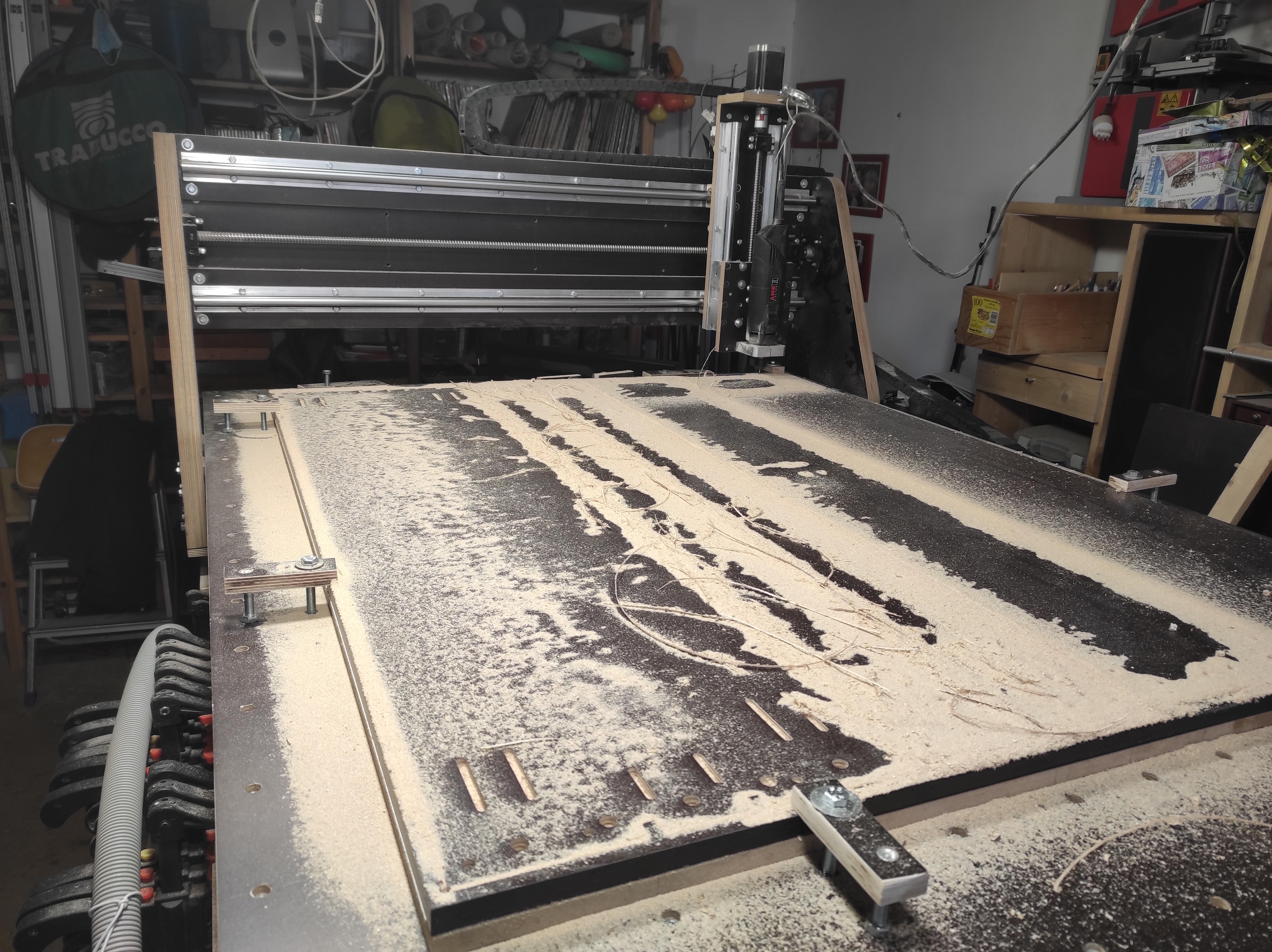

Il primo pannello fresato quasi finito
Il primo pannello finito
