Progetto di CNC - IsoMarc Wood 306080

Come annunciato abbiamo completato il progetto della 306080. La struttura della cnc resta invariata rispetto alla 3070110. Per cui stessa tipologia di guide, le sbr16, stessa tipologia di viti a ricircolo di sfere 1605, stessi motori, nema 23 con almeno 2.8 Nm, stessa eslettronica, Arduino UNO con driver a scelta tra tb6600, dm542, 2dm556, etc. L'unica variazione apportata è, come spiego nel video, quella relativa alla larghezza di alcune parti pper consentire a chi vuole realizzarla di farsi tagliare tutte le tavole presso un bricoman. Oltre questo annunciamo la possibilità di richiedere un kit completo pretagliato e forato in modo tale che chi non è in grado di tagliarsi le varie parti possa realizzare la macchina.

Questo progetto è stato realizzato in 2 varianti

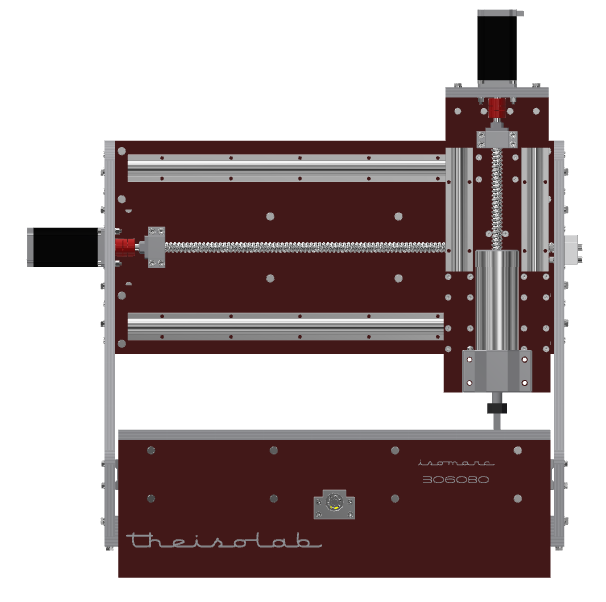

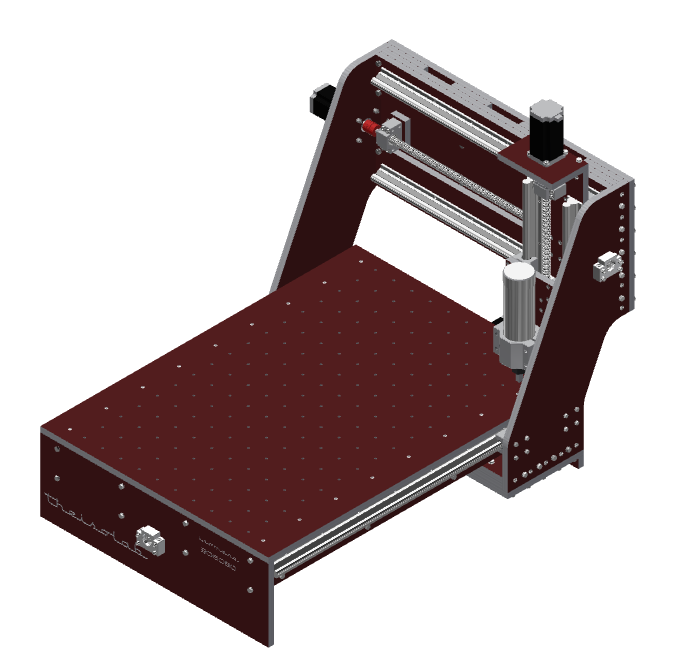

306080-A: Con guide SBR16

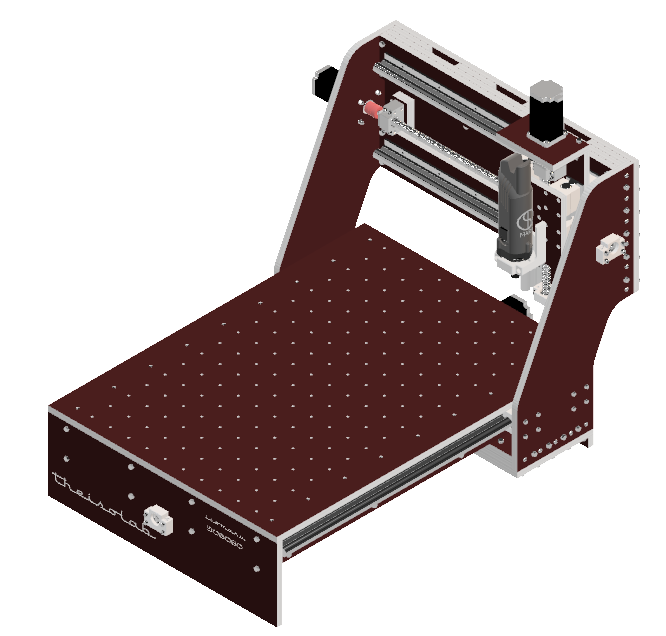

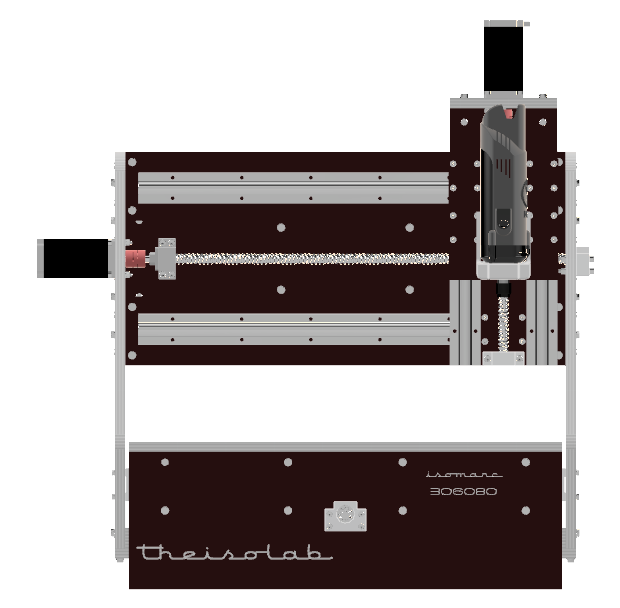

306080-B: Con guide SBR20

Il resto delle componenti resta invariato

Viti: a ricircolo di sfere
Struttura: Carply da 15 mm
Motori: Nema 23 3Nm
Scheda di controllo: Arduino
Driver: si possono installare a scelta Tb6560-Tb6600-Dm542-Dm556-2Dm556 etc.
Alimentazione: Si consiglia di alimentare a 36/48 volt per ottenere il massimo delle prestazioni da parte dei motori

La struttura della macchina è identica a quella delle sorelle maggiori. Ponte mobile con struttura è in carply (multistrato di betulla resinato dalle alte caratteristiche meccaniche e idrofugo). Questa macchina non prevede l'opzione del carply da 18 in quanto tenuto conto delle ridotte dimensioni è già cosi più che solida. Anche questa come le sorelle maggiori ha i raddoppi di rinforzo del ponte e utilizza i barilotti per il fissaggio delle parti.

Progetto di cnc in legno - isomarc 306080

Manuali di montaggio, installazione e configurazione

Come detto la struttura di insieme delle cnc in legno segue la stessa logica. Per cui, per il montaggio e la configurazione è possibile seguire le istruzioni della sorella maggiore, la 3070110. Di seguito i link ai manuali presenti sul canale

Manuale 01 - Assemblaggio

Manuale 02 - Il kit e l'elettronica di controllo - Arduino e driver

Manuale 03 - Caricare il Grbl su Arduino

PROCEDURA CARICAMENTO GRBL SU ARDUINO CON IDE E CON XLOADER

Questa volta andiamo a vedere come procedere per caricare il grbl su Arduino UNO. Per farlo avremo bisogno di scaricare il grbl master, per caricarlo con la IDE di Arduino, e del file .hex per farlo con Xloader. Vediamo quindi dove scaricare i vari file e come procedere per effettuare il caricamento su arduino

Scaricare GRBL https://github.com/grbl/grbl/archive/...

Decomprimere il file grbl-master.zip Scaricare e installare la IDE di Arduino

Avviare l’IDE di Arduino

Aggiungere la libreria Compilare e installare lo sketch GRBL UPLOAD

Collegare Arduino al computer e assicurati che l’IDE sia configurato correttamente Caricare

PROCEDURA CARICAMENTO GRBL SU ARDUINO CON XLOADER

qui le cose sono più semplici, basta effettuare l'upload del file hex

Link Arduino IDE - https://www.arduino.cc/en/software

GRBL Master - https://github.com/grbl/grbl/archive/... https://github.com/gnea/grbl/releases...
